手動密閉閘閥簡介
手動密閉閘閥用于全開或全關的場合，適用于建材、冶金、礦山、化工、糧食等行業(yè),是調節(jié)或關閉粉塵物料流量的設備。
手動密閉閘閥特點
手動密閉閘閥密封性強，啟動方便靈活，傳動部分無污染，無粉塵影響，使用壽命長，無外漏，安裝方便，且手動密閉閘閥不受角度影響，能隨時開閉，改變物料流量，滿足系統(tǒng)使用工況。
技術參數
公稱通徑：200~1000 (200x200~1000x1000)
適用溫度：≤300℃
驅動方式：手輪、電動、氣動、液動、電液動
適用介質：空氣、粉塵氣體、顆料物料、晶體料等
公稱壓力 | 使用溫度 | 介質流速 | 適用介質 |
0.05MPa | ≤300℃ | ≤28m/s | 空氣、粉塵氣體固體粉料、晶體料 |

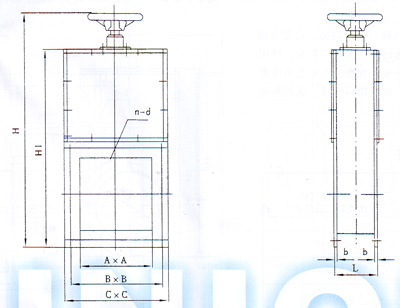

平面外形圖
五、連接尺寸表
A×A | B×B | C×C | L | H | H1 | H1 | 重量(kg) |
200×200 | 260×260 | 306×06 | 120 | 735 | 615 | 8-Φ12 | 165 |
250×250 | 310×310 | 356×356 | 120 | 835 | 715 | 195 | |
300×300 | 360×360 | 406×406 | 120 | 935 | 815 | 12-Φ12 | 220 |
350×350 | 410×410 | 456×456 | 120 | 1035 | 915 | 12-Φ14 | 245 |
400×400 | 460×460 | 506×506 | 120 | 1135 | 1015 | 275 | |
450×450 | 526×526 | 576×576 | 160 | 1290 | 1160 | 16-Φ14 | 340 |
500×500 | 576×576 | 626×626 | 160 | 1390 | 1260 | 16-Φ18 | 388 |
600×600 | 676×676 | 726×726 | 160 | 1590 | 1460 | 430 | |
700×700 | 786×786 | 846×846 | 200 | 1835 | 1700 | 480 | |
800×800 | 886×886 | 946×946 | 200 | 2035 | 7900 | 20-Φ18 | 498 |
